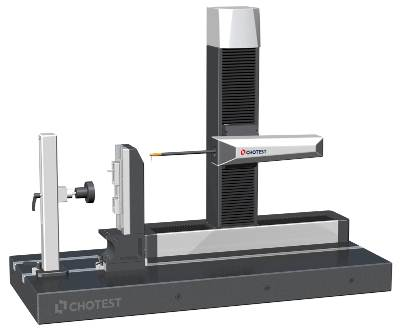

一、      產品功能

（一）雙向掃描輪廓功能

1)      雙向掃描測量

通過T型測針與被測表面的滑移進行接觸測量。能對物體的輪廓、二維尺寸、二維位移進行測試與檢驗。其主要優點是可以直接測量某些難以測量到的零件表面，如孔、槽等其他檢測儀器難以檢測的部位，又能直接按某種評定標準讀數或是描繪出表面輪廓曲線的形狀，且測量速度快、結果可靠、操作方便。

2)      特殊設計的持續爬坡能力

擁有長達數百毫米的持續爬坡能力，非常適合大范圍陡坡表面測量，大工件無需翻轉、傾斜，就可實現輕松測量。爬坡角度可達78°。

3)      陡坡緩降、安全下坡

87°智能下坡，陡坡緩降，最大程度避免測針磕碰損傷。

4)      智能采樣、針尖分辨率恒定

采樣間距隨工件表面起伏，隨時調整，保證沿工件表面均勻采樣，真實提取工件原始形狀。

5)      智能恒測力接觸

雙向電子測力10-150mN任意可調，適合測量各類軟、硬性工件。

6)      效率更高

測量速度較傳統輪廓儀提升了5倍，抬針時間＜0.1s。配置操作手柄，流暢、迅速、高效，體驗更佳。

7)      圖形分析

對測量得到的零件輪廓形狀數據，用擬合的方法來評定圓弧、角度、傾斜、距離等，從而可以測量半徑、直徑、溝槽距離、角度、傾斜度、凸起、水平距離、垂直距離、臺階等形狀參數。包含有基本要素計算、要素間計算、單元計算、坐標控制、標注公差等功能。

可手動選擇圖形局部元素，精確測量計算坐標、點線距離、圓弧中心、圓弧頂點等，可直接評價圓度、直線度、平行度等形位公差。

檢測結果，也可以把數據導進Auto CAD、Excel或者直接利用軟件自身的輪廓功能進行二次分析，適合科研人員進行深入研究，極大提高了儀器的適用性能。

（二）螺紋掃描功能

1)        全自動檢測圓柱螺紋塞規、圓柱螺紋環規、錐螺紋塞規、錐螺紋環規、光面環規、光面塞規等各種內、外尺寸量規的綜合參數，如作用中徑、單一中徑、基本中徑、大徑、小徑、螺距、牙型角、牙型半角、牙側直線度、螺紋升角、錐度等參數。

2)        可檢測梯形螺紋、偏梯形螺紋、鋸齒螺紋等大坡度螺紋，也可檢測普通的螺紋工件。

3)        可檢測單頭、多頭螺紋的綜合參數。

4)        檢測各種類GB（國標）、ISO（國際）、BS（英制）、ANSI（美標）、DIN（德標）、JIS（日標）等量規。國內最全面、最專業的螺紋標準數據庫，滿足國內客戶需求。

5)        滿足多種螺紋規程、標準，根據規程、標準自動進行檢測結果判定。

6)        一次測量即可自動記錄和顯示任意位置螺紋數據及各種螺紋參數，自動生成被測螺紋的曲線圖、相關參數數據和分析圖表。

7)        全自動識別測針、夾具，避免操作失誤引起撞針等問題。

8)        單側掃描分析：支持量規的單側掃描、分析。

9)        測針定位控制器：增加人性化按鍵盒，使操作更靈活。

10)     界面友好，純中文操作頁面，更符合中國用戶操作習慣。

11)     測量記錄采用集中式數據庫管理，測量結果自動保存，文件名稱以測量編號量規規格量規類型的型式存儲，起到見名知義的效果。可按被測螺紋類型、生產單位、出廠編號、檢測員、送樣單位、計量編號、檢測日期和有效日期等查詢和管理測量記錄。

12)     可從數據庫中選定多條記錄成批打印測量記錄或者證書。

13)     可將測量數據輸出到Word、Excel、AutoCAD（選配）文檔。

14)     輸出Word、PDF多種格式報表，并支持完全的自定義報表，定制測量記錄報表和證書的格式，特別適合國內計量機構對報表方面的要求。

15)     可根據客戶需求定制螺紋標準（選配）。

16)     可加載系統定義之外的特殊螺紋的分析算法，特別適合止推螺紋等特殊螺紋的分析計算，方便定制開發。

二、      性能特點

1、         高精度、高穩定性、高重復性：分辨力0.001μm，完全滿足被測件測量精度要求。

1)        國際領先的高精度納米光柵測量系統，X/Y/Z軸最高分辨力可達0.001μm，測量精度高；

2)        采用高精度導軌系統，導軌直線度高，導軌材料耐磨性好、保證系統穩定可靠工作；

3)        高性能伺服電機驅動系統，保證測量穩定性高、重復性好。

2、         智能化管理與檢測軟件系統：

儀器操作界面友好，操作者很容易即可基本掌握儀器操作，使用十分簡便。

1)        10多年積累的實用檢定軟件設計經驗，向客戶提供簡潔、實用、快速的操作體驗；

2)        功能強大、自動處理數據、打印各種格式的檢定報告，自動顯示、打印、保存、查詢記錄；

3)        測量范圍廣，可滿足絕大多數類型的工件輪廓測量；

4)        強大的CNC自動測量標注功能；

5)        純中文操作軟件系統，更好的為國內用戶服務；

6)        打印格式正規、美觀。檢定數據可存檔，或集中打印，不占用檢定操作時間；

7)        本儀器采用計算機大容量數據庫儲存，可自動記錄保存所有檢定結果。

8)        理論模板圖形(DXF格式)來自CAD文件，將實測真實輪廓與CAD設計的DXF輪廓進行對比可以將實測輪廓轉換保存為ASCII格式的國際通用數據；

9)        存儲宏觀輪廓測量評定的全過程，自動進行重復評定計算，例如批量檢測；

10)     測量界面具有英文和中文顯示，可方便切換；

11)     檢測數據統計分析軟件，統計分析的格式滿足用戶的要求Excel、word、PDF格式均可與用戶數字化檢測系統對接。

3、         測量力系統：

       采用音圈電機測力系統，測力可實現從10～150mN連續可調，測力分辨力可達0.2mN；測力分辨率精度較高，降低了測力變化引起的測量誤差。

4、         適用于企業高效率檢測及品質管控：

針對同類型大批量的工件，能進行CNC模式測量，自動分析處理數據，并能將數據進行統計，帶有SPC功能，能進行多種方式統計分析，給予品質控制指導；

   具有導入CAD圖紙，和輸出PDF功能，可以將理論圖紙與實際檢測尺寸結果進行比對，特別是一些不規則的輪廓形狀時，可以提供直觀圖形對比。

5、         智能保護系統：

儀器在各個方向都有進行保護，能有效的保護儀器，降低人員操作失誤帶來的損傷。

6、         靈活手動控制：

儀器配備獨立的移動控制單元，可移動手柄控制水平軸（X軸）和垂直軸（Z軸）移動定位，控制輪廓傳感器的姿態以方便測桿進入內孔測量。

7、         成熟的標定技術

    通過簡單的操作，能對儀器參數進行誤差補償，對測針磨損進行針尖補償，使其滿足高精度測量。

8、         加工表面質量評定

采用分辨率超高的納米光柵進行表面質量評定，音圈電機控制微測力測量掃描。

9、         雙向測量功能

測量軟件可以自動評價零件輪廓、尺寸，用戶只需選擇好測量標準，測量參數自動顯示，無需進行其他任何設置。所有測量參數都符合國家、國際標準，使用此功能，用戶可以節省大量時間，減輕用戶壓力，避免不必要的錯誤。而且通過計算，用戶可以獲得輪廓形狀、角度和坐標數據、直徑參數等，這些都可以由軟件顯示出來。用戶完成所有參數評價之后，即可進行測量報告打印。打印軟件模塊帶有數據庫，所有打印數據都可以保存，可以選擇不同的打印格式，諸如PDF、JPG、EXCEL、TXT等格式。

10、   獨有的粗糙度分析軟件

快捷計算分析；一次測量即可評價輪廓尺寸和粗糙度參數；測量參數按照標準自動計算；可以按照不同標準進行粗糙度參數評價；可以在輪廓圖上的斜線或者圓特征上進行粗糙度評價；測量報告可以圖形化或者數字化顯示。

11、   獨有的螺紋全參數分析軟件

全自動中文版螺紋測量軟件，可以全自動計算圓柱、梯形、鋸齒螺紋量規和螺紋工件的中徑，大徑，小徑，螺距和牙型角度等螺紋參數，螺紋測量軟件自帶國標GB螺紋量規螺紋庫（不少于下附件表中的標準目錄），螺紋軟件可以自定義螺紋標準尺寸公差。

三、      技術參數

儀器電源：220V/380V±10%，50Hz±2Hz，三相交流，要求有漏電和斷電保護

使用環境：無強磁場、震動、腐蝕氣體，溫度：18-22℃，濕度：≤85%RH

儀器尺寸（長×寬×高）: 1200×500×980(mm)

儀器總重量: 約180kg

(一)、輪廓測量技術指標

（二）、專用螺紋掃描
