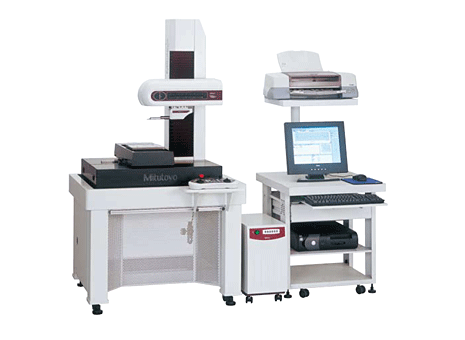

商品簡介：高精度CNC表面粗糙度／形狀測量?jī)x，一機二用：可進行表面粗糙度和形狀／輪廓測量。 每軸驅動速度最高可達200mm/秒，實現高速定位，滿足多輪廓／多工件的測量任務。 帶?軸的機型可通過電動傾斜檢測器，對水平和傾斜表面進行連續測量。 帶Y軸工作臺的機型可通過Y軸軸向定位，擴大測量任務的范圍，如多工件任務等。 SV-C4000CNC系列的輪廓驅動器配備激光全息光柵尺，可提高寬／窄范圍測量精度和Z1軸分辨率。 通過同時控制X軸和Y軸的方向，可實現傾斜平面的測量。 通過簡單的一次性操作，可更換形狀／輪廓測量裝置與表面粗糙度測量裝置，并且，不必對連接電纜重新布線。 由于Z1軸檢測器內置了防撞器，當檢測器主體即將碰撞工件或夾具時，檢測器將自動停機。 配有易于操作的遙控箱：通過兩個操縱桿，選定需要操作的軸，即可實現任何移動。鍵上端的軸向圖標易于辨認，輕松操作。 通過USB與數據處理／分析器通信。

特點

高精度CNC表面粗糙度／形狀測量?jī)x，一機二用：可進行表面粗糙度和形狀／輪廓測量。

每軸驅動速度最高可達200mm/秒，實現高速定位，滿足多輪廓／多工件的測量任務。

帶á軸的機型可通過電動傾斜檢測器，對水平和傾斜表面進行連續測量。

帶Y軸工作臺的機型可通過Y軸軸向定位，擴大測量任務的范圍，如多工件任務等。

SV-C4000CNC系列的輪廓驅動器配備激光全息光柵尺，可提高寬／窄范圍測量精度和Z1軸分辨率。

通過同時控制X軸和Y軸的方向，可實現傾斜平面的測量。

通過簡單的一次性操作，可更換形狀／輪廓測量裝置與表面粗糙度測量裝置，并且，不必對連接電纜重新布線。

由于Z1軸檢測器內置了防撞器，當檢測器主體即將碰撞工件或夾具時，檢測器將自動停機。

配有易于操作的遙控箱：通過兩個操縱桿，選定需要操作的軸，即可實現任何移動。鍵上端的軸向圖標易于辨認，輕松操作。

通過USB與數據處理／分析器通信。

基本技術參數:

基座尺寸(WxH):750x600mm

基座材料:花崗巖

重量:240kg,250kg(高立柱型)

電源:100–240VAC±10%,50/60Hz

能耗:500W(主機)

輪廓測量技術參數:

X1軸

　測量范圍:200mm

　分辨率:0.05μm

　檢測方法:反射型線性編碼器

　驅動速度:200mm/s(最大CNC)

0-60mm/s(操縱桿)

　測量速度:0.02-2mm/s

　移動方向:向前／向后

　直線度:2μm/200mm

*以X軸為水平方向上

　指示精度:±(1+0.02L)μm,　(20°C時)*L為驅動長度

a軸

　傾角:-45°至+10°

　分辨率:0.000225°

　旋轉速度:1rpm

Z2軸(立柱)

　垂直移動:300mm或500mm

　分辨率:0.05μm

　檢測方法:反射型線性編碼器

　驅動速度:200mm/s(最大CNC)

0-60mm/s(操縱桿)

Z1軸(檢測器)

　測量范圍:±25mm

　分辨率:0.2μm(SV-C3100CNC),0.05μm(SV-C4100CNC)

　檢測方法:線性編碼器(SV-C3100CNC),

激光全息測微計(SV-C4100CNC)

　直線位移:±(3+I2HI/25)μm(SV-C3100CNC)

精度：(20°C時)±(0.8+I0.5HI/25)μm(SV-C4100CNC)

*H為基于水平位置的測量高度

　測針上／下運作:弧形移動

　測針?lè)较?向下

　測力:30mN

　跟蹤角度:向上:70°,向下:70°(根據表面粗糙度，使用標準單切面測針)

測針針尖尖端半徑:25μm、硬質合金尖端

表面粗糙度測量的技術參數：

X1軸

　測量范圍:200mm

　分辨率:0.05μm

　檢測方法:反射型線性編碼器

　驅動速度:200mm/s(最大CNC)

0-60mm/s(操縱桿)

　測量速度:0.02-2mm/s

　移動方向:向后

直線度:0.5μm/200mm

a軸

　傾角:-45°至+10°

　分辨率:0.000225°

　旋轉速度:1rpm

Z2軸(立柱)

　垂直移動:300mm或500mm

　分辨率:0.05μm

　檢測方法:反射型線性編碼器

　驅動速度:200mm/s(最大CNC)

0-60mm/s(操縱桿)

檢測器(選件)

　范圍／分辨率:800μm/0.01μm,80μm/0.001μm,8μm/0.0001μm(使用測頭選件時，最大可達2400μm)

　檢測方法:無軌／有軌測量

　測力:4mN或0.75mN(低測力型)

　測針針尖:金剛石、90o/5μmR

(60o/2μmR:低測力型)

　導頭曲率半徑:40mm

　檢測方法:差動電感式

選件

防震臺架

防震臺裝置:膜片空氣彈簧

自然頻率:2.5-3.5Hz

減震機構:阻尼孔

調水平裝置:帶機械閥的自動控制裝置

氣源氣壓:0.4Mpa

承載:350kg

尺寸(WxDxH):1000x895x715mm

重量:280kg

Y軸工作臺裝置

測量范圍:200mm

最小讀數:0.05μm

標尺裝置:反射型線性編碼器

驅動速度:200mm/s(最大CNC)

0-60mm/s(操縱桿)

最大承載能力:20kg

直線度:0.5μm/200mm

指示精度(20°C時):

±(2+2L/100)μm，輪廓模式

L為兩個測量點之間的距離

工作臺尺寸:200x200mm

尺寸(WxDxH):320x646x105mm

重量:35kg
